地下管廊三網手機信號覆蓋
孫經理：15361695651
工作時間：周一至周日8:30-21:00
深圳市光明新區將石社區權炬高新科技園Ａ棟1201
時間：2020-10
地點：某網變電站
需求：電力管網甬道三網通話信號覆蓋

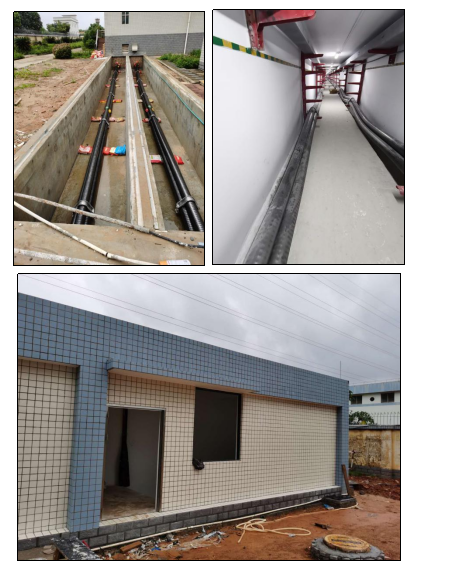

某變電站建設地下管廊，需要對管廊做三網通話手機信號覆蓋。地下管廊由兩條平行的通道構成，每條通道長不到300米，并且在管廊的兩端均有出入口弱電井房。

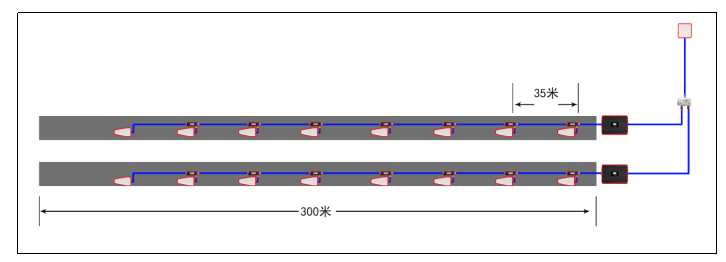

管廊每條約不足300米，兩條管廊平行走向。方案采用一臺27dbm功率的三網234G設備，從一端往下部署50-12同軸電纜，每隔35米距離部署一個對數天線往通道內打信號。方案示意圖如下圖所示：
1 產品介紹

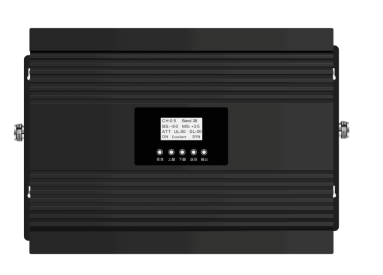

設備采用5頻段（800+900+1800+2100+2600）大功率全網通設備，涵蓋了
中國移動2G+4G（中國移動3G全國已經退網），
中國聯通2G+3G+4G，
中國電信 2G+3G+4G的頻段信號增強。

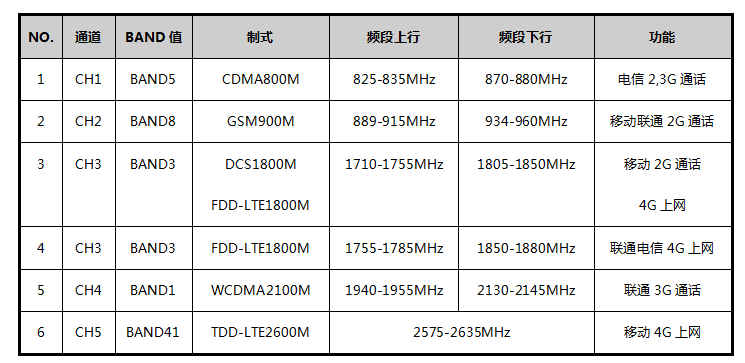

中國移動通話+上網：GSM900M + FDD-LTE1800M + TDD-LTE2600M
中國聯通通話+上網：WCDMA2100M + FDD-LTE1800M
中國電信通話+上網：CDMA800M + FDD-LTE1800M
設備的頻段配置，可以滿足全國各種地域的應用，并且兼容海內外各款安卓和蘋果手機的制式，頻段齊全。

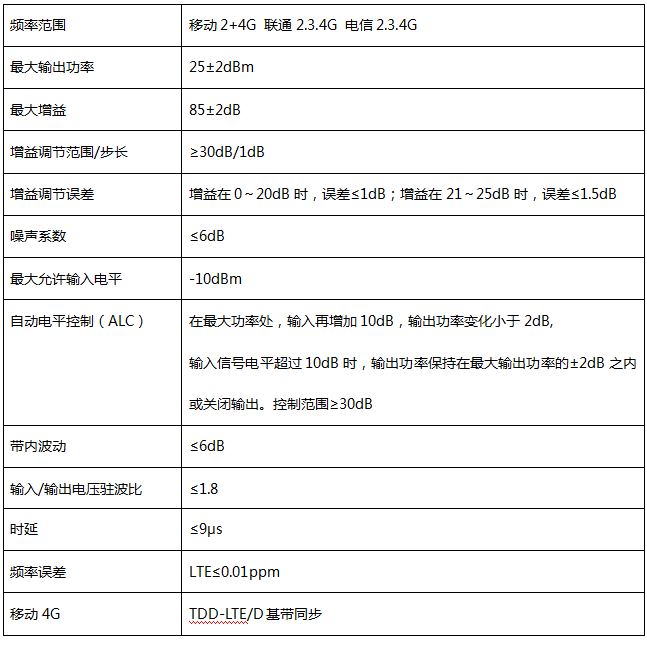

2 技術參數
3技術優勢
(1) 頻段齊備，移動4G不單包括了FDD-LTE，也包含了TDD-LTE制式，也就是確保了蘋果手機的4G信號效果（全球蘋果手機涵蓋intel基帶芯片和高通基帶芯片兩個版本，如果廠商只做FDD-LTE的4G信號增強，則對intel基帶的蘋果手機不支持，導致了這類蘋果手機沒有4G信號），很多廠商在移動4G的支持這塊，為了降低成本，而只做一種4G的信號增強。
(2) 信號增益高，85±2dB。確保了室外信號在一格等微弱的信源應用場景，依然可以保證室內信號的強輸出效果。這也就是我公司產品在船舶等場景，依然可以做出優質解決方案的主要原因。
(3) 信號輸出功率大，25±2dBm。單臺設備可以驅動10-20個室內天線的覆蓋應用場景，降低了系統造價和施工難度。
4 方案實施

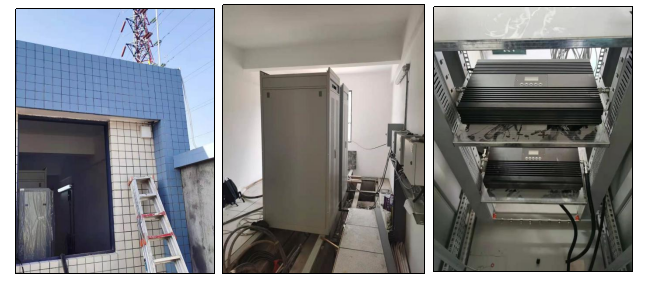

兩臺主機安裝在管廊機房的機柜中，外接平板天線作為信號接收。

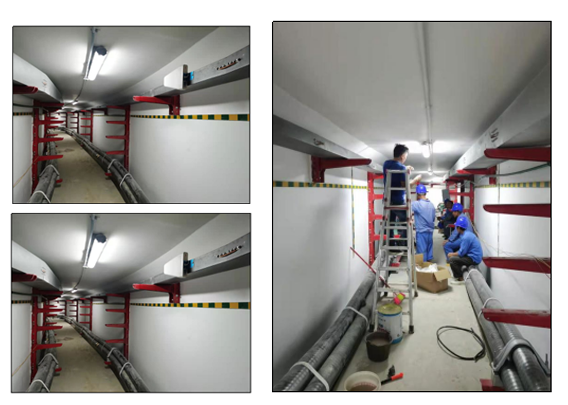

室內饋線走管廊橋架引入，每隔35米分布一個對數周期天線。彎道處分布距離適當調近，直線處分布距離可以拉遠一些。
室外天線信源信號優質，通電后，兩臺設備的各個通道均可達到滿功率輸出。

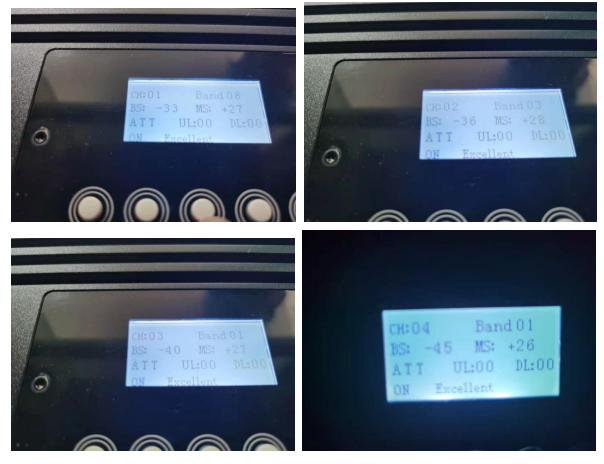

從主機屏幕上的數值即可看出，5個通道的輸出功率均在+27dBm左右，達到設備的信號滿功率輸出。到管廊內部各個區域，用手機軟件可以讀取到信號強度均達到優質，通話和上網效果均可滿足甲方使用需求和效果。
